水平スラリー中空ブレードパドルドライヤー省エネ
製品説明:
パドルドライヤーは、内部の撹拌パドルを使用して湿潤材料を熱媒体および加熱面に完全に接触させ、乾燥目的を達成する低速撹拌乾燥機です。通常、水平、二軸、または四軸タイプです。パドルドライヤーは、熱風式と伝導式に分類されます。
製品紹介
このパドルドライヤー製品は、ペースト状、粒状、粉末状、スラリー状の材料を間接的に加熱または冷却でき、乾燥、冷却、加熱、滅菌、反応、低温燃焼などの単一の操作を完了できます。装置内の特殊なクサビ形撹拌伝熱ブレードは、高い伝熱効率と伝熱面用の自己洗浄機能を備えています。
動作原理

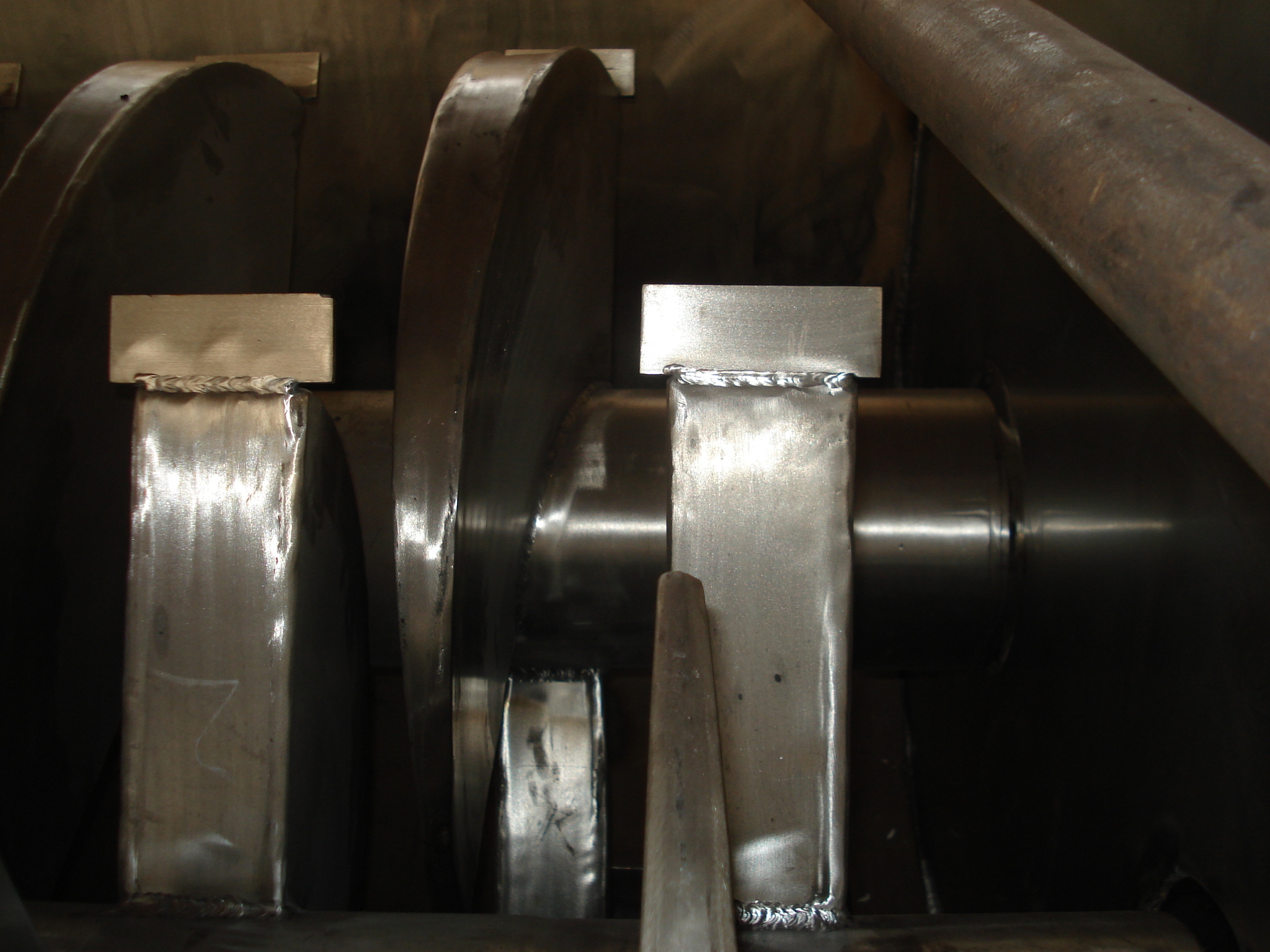

高密度に配置されたクサビ形中空ブレードは中空シャフトに沿って回転し、その中を熱媒体が流れます。単位有効体積あたりの伝熱面積は大きく、熱媒体の温度範囲は-40℃から320℃です。蒸気または温水や熱媒体油などの液体を使用できます。間接伝導加熱を使用するため、空気による熱損失のリスクがなく、すべての熱が材料の加熱に使用されます。熱損失は、ユニットの断熱層を介した環境への放熱に限定されます。クサビ形ブレードの伝熱面は自己洗浄機能を備えています。クサビ形表面との材料粒子の相対運動により洗浄効果が生じ、付着した材料を除去し、運転中に伝熱面を清潔に保ちます。ブレードドライヤーのシェルはΩ字型で、通常2〜4本の中空撹拌シャフトを収容しています。シェルには、材料の粉塵漏れを防ぎ、最適な性能を確保するために、密閉されたエンドキャップとトップカバーが付いています。
熱媒体はロータリージョイントを介して、シェルジャケットおよび中空撹拌シャフト内を流れます。中空撹拌シャフトは、熱媒体の種類に応じて異なる内部構造を持ち、最適な熱伝達を保証します。
性能特性
●低エネルギー消費: 間接加熱のため、熱を奪う大量の空気はありません。ドライヤーの外壁も断熱されています。スラリー状材料の場合、1kgの水を蒸発させるのに1.2kgの蒸気しか必要ありません。
●低システムコスト: 単位有効体積あたりの大きな伝熱面積により、処理時間が短縮され、装置サイズが縮小され、建物の面積とスペース要件が大幅に削減されます。
●幅広い処理材料: さまざまな熱媒体を使用して、熱に敏感な材料や高温処理が必要な材料を処理できます。一般的に使用される媒体には、蒸気、熱媒体油、温水、冷却水などがあります。
連続または断続的に運転できるため、多くの分野で適用可能です。
●低環境汚染: 空気を消費しないため、粉塵の巻き込みは最小限です。溶剤の蒸発は非常に少なく、処理が容易です。汚染された材料や溶剤回収が必要な状況では、クローズドループ循環システムを使用できます。
●低運転コスト: その構造により摩耗が最小限に抑えられ、メンテナンスコストが非常に低くなります。
●安定した運転: クサビ形ブレードの特殊な圧縮・膨張撹拌効果により、材料粒子は伝熱面に完全に接触します。軸方向の範囲内では、材料の温度、湿度、混合度の勾配は非常に小さいため、プロセスの安定性が保証されます。
適切な材料
パドルドライヤーは、食品、化学、石油化学、染料、産業スラッジ業界で成功裏に使用されています。その伝熱、冷却、撹拌特性により、燃焼（低温）、冷却、乾燥（溶剤回収）、加熱（融解）、反応、滅菌などの単一の操作を実行できます。撹拌パドルは伝熱面としても機能し、単位有効体積あたりの伝熱面積を増やし、処理時間を短縮します。クサビ形パドル伝熱面は自己洗浄機能も備えています。圧縮・膨張撹拌機能により、材料の均一な混合が保証されます。材料は軸方向に「ピストンフロー」で移動し、軸方向の範囲内での温度、湿度、混合度の勾配は非常に小さいです。熱媒体として熱媒体油を使用すると、パドルドライヤーは低温燃焼操作を実行できます。例えば、硫酸カルシウム二水和物（Ca2SO4・2H2O）は、燃焼により硫酸カルシウム半水和物（Ca2SO4・1/22H2O）に変換されます。炭酸水素ナトリウム（NaHCO3）は、か焼によりソーダ灰（Na2HCO3）に変換されます。冷却には、水や冷却ブラインなどの冷却媒体を導入できます。例えば、ソーダ灰産業で使用されるパドル式アルカリクーラーは、旧式の空冷式アルカリクーラーに取って代わり、エネルギーと排ガス処理装置を節約し、運転コストを削減します。装置の主な機能である乾燥は、熱風を必要としないため、溶剤回収、エネルギー消費、環境制御を理想的に管理できます。特に溶剤回収が必要な材料、可燃性、酸化しやすい材料、熱に敏感な材料に適しています。ファインケミカル、石油化学、染料産業で広く使用されています。軸方向の範囲内での温度、湿度、混合の均一性により、装置は加熱または融解、あるいは一部の固体材料反応に使用できます。複合肥料および改質デンプン産業で成功裏に使用されています。パドルドライヤーは、食品や小麦粉の滅菌に使用できます。単位有効体積内の大きな加熱面積により、材料を滅菌温度まで迅速に加熱し、材料の品質を変化させる可能性のある長時間の加熱を回避します。
技術仕様
| プロジェクト | KJG3 | KJG9 | KJG13 | KJG18 | KJG29 | KJG41 | KJG52 | KJG68 | KJG81 | KJG95 | KJG110 |
| モデル | |||||||||||
| 伝熱面積(m2) | 3 | 9 | 13 | 18 | 29 | 41 | 52 | 68 | 81 | 95 | 110 |
| 有効体積(m3) | 0.06 | 0.32 | 0.59 | 1.09 | 1.85 | 2.8 | 3.96 | 5.21 | 6.43 | 8.07 | 9.46 |
| 回転速度範囲(rpm) | 15-30 | 10-25 | 10-25 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 5-15 | 5-15 | 5-10 |
| 出力(kW) | 2.2 | 4 | 5.5 | 7.5 | 11 | 15 | 30 | 45 | 55 | 75 | 95 |
| コンテナ幅 A(mm) | 306 | 584 | 762 | 940 | 1118 | 1296 | 1476 | 1652 | 1828 | 2032 | 2210 |
| 全幅 B(mm) | 736 | 841 | 1066 | 1320 | 1474 | 1676 | 1854 | 2134 | 1186 | 2438 | 2668 |
| コンテナ幅 C(mm) | 1956 | 2820 | 3048 | 3328 | 4114 | 4724 | 5258 | 5842 | 6020 | 6124 | 6122 |
| 全長 D(mm) | 2972 | 4876 | 5486 | 5918 | 6808 | 7570 | 8306 | 9296 | 9678 | 9704 | 9880 |
| 入口/出口距離 E(mm) | 1752 | 2540 | 2768 | 3048 | 3810 | 4420 | 4954 | 5384 | 5562 | 5664 | 5664 |
| 中心高 F(mm) | 380 | 380 | 534 | 610 | 762 | 915 | 1066 | 1220 | 1220 | 1220 | 1220 |
| 全高 H(mm) | 762 | 838 | 1092 | 1270 | 1524 | 1778 | 2032 | 2362 | 2464 | 2566 | 2668 |
| 入口 N(インチ) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
| 出口 O(インチ) | 3/4 | 3/4 | 1 | 1 | 1 | 1 | 11/2 | 11/2 | 11/2 | 11/2 | 2 |
設置構造図
適用事例
| 名前 | 江陰遠航 |
| 処理装置: | パドルドライヤー |
| 初期水分: | 70% |
| 最終水分: | 25% |
| 処理能力: | 200 kg/h ~ 300 kg/h |
| 処理装置: | |
| 処理前 | 処理後 |
|
|
