微粉砕機
ポリエチレン用超微粉砕機・気流分級機

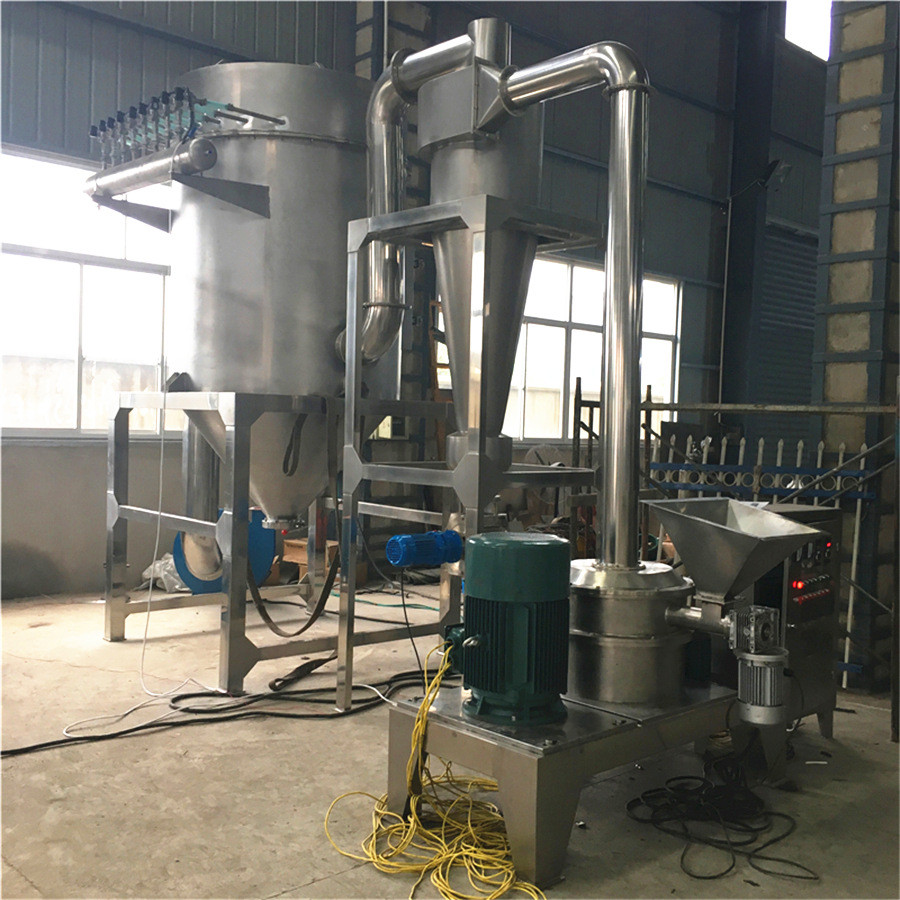

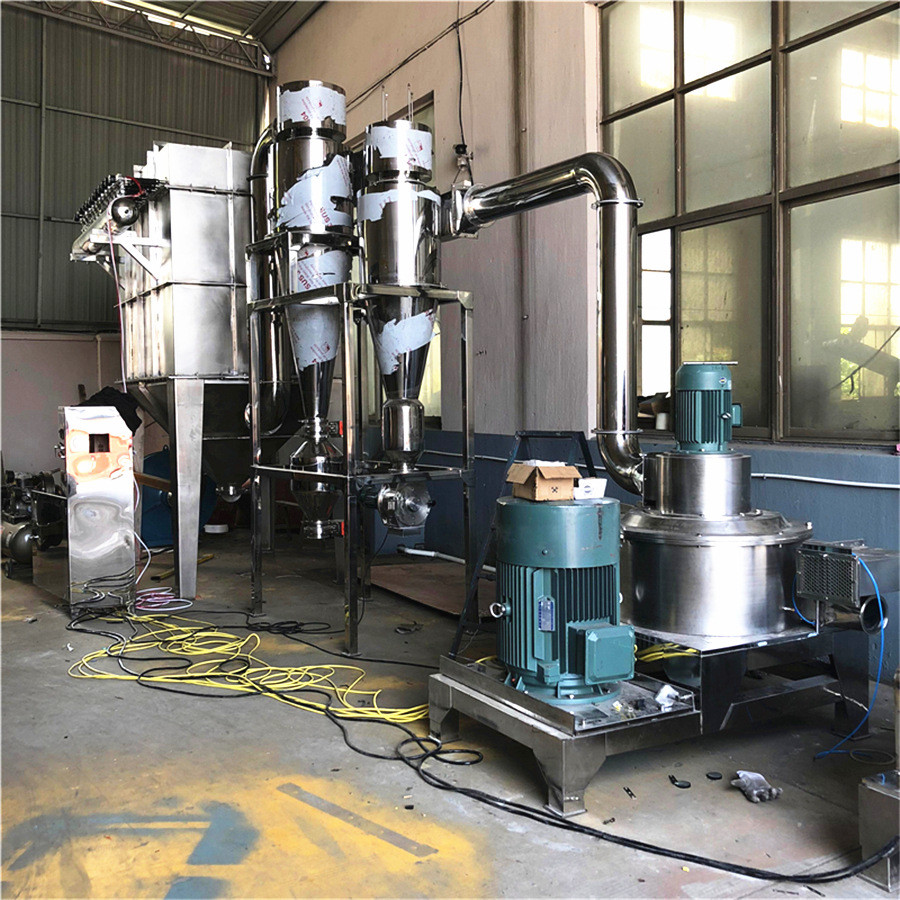

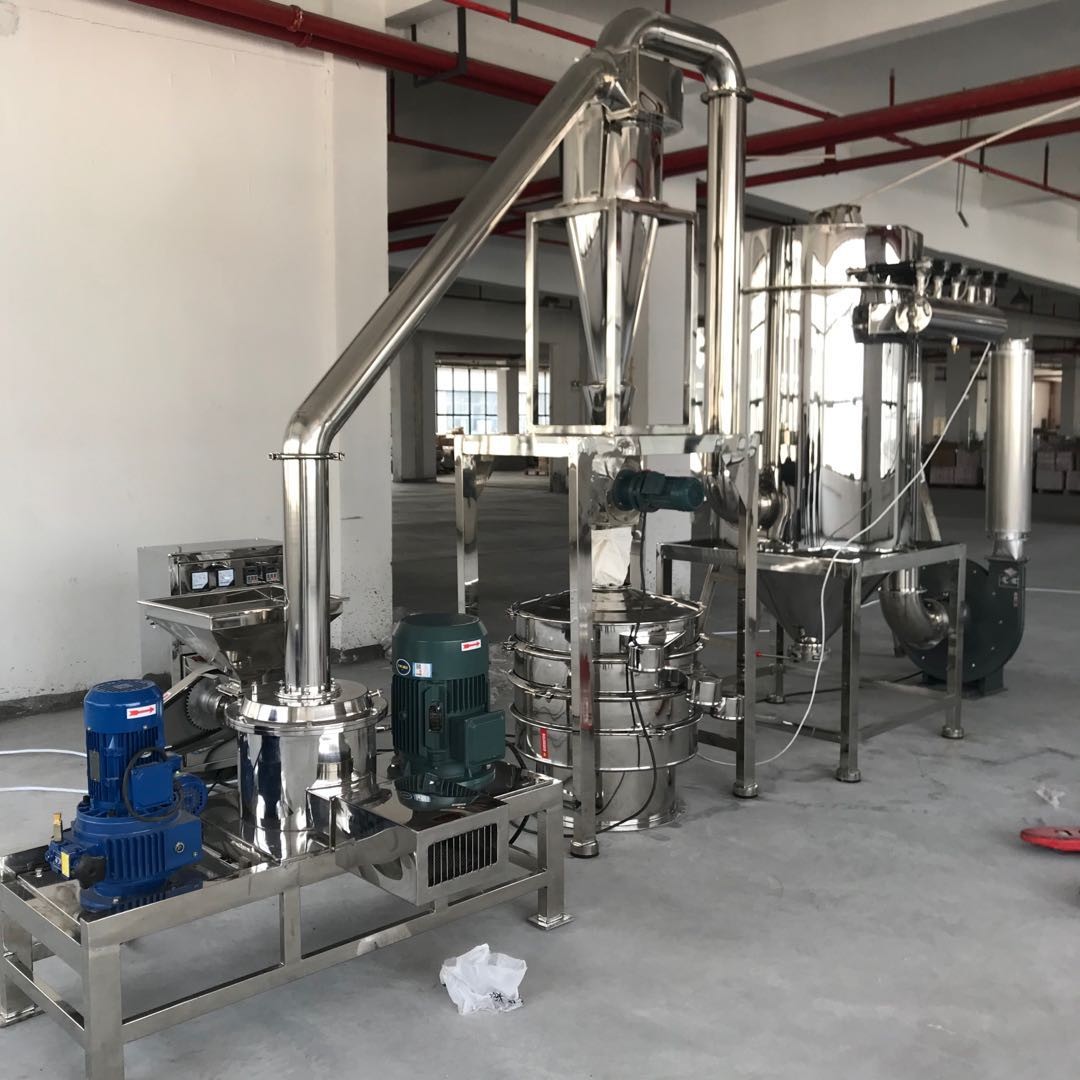

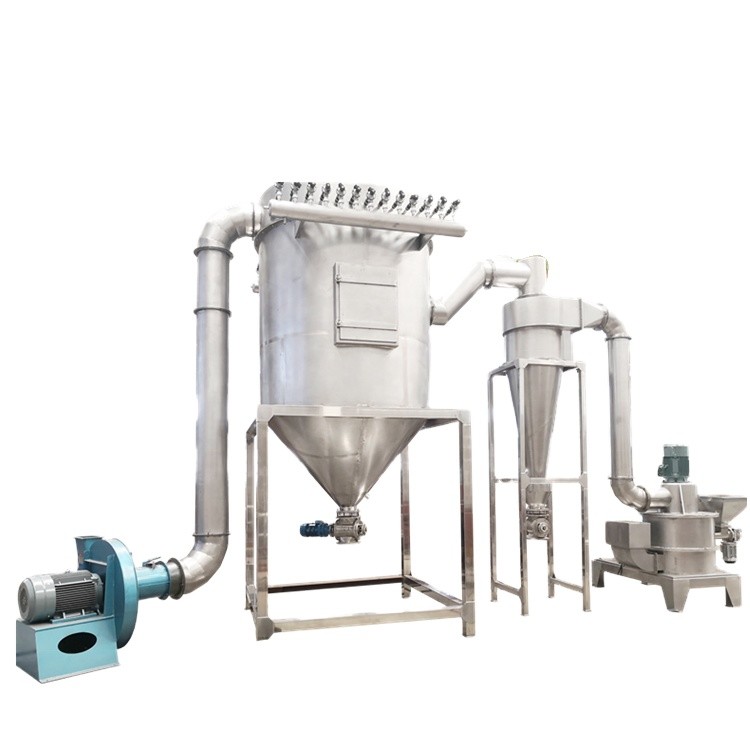

-20超微粉砕ユニットは、当工場が海外の利点を吸収・消化して設計・開発したものです。わが国の国情に合わせて設計・開発されました。美しい、柔軟な使用、小さな設置面積、幅広い用途などがあります。この機械は、非繊維性材料や鉱物の粉砕と乾燥に理想的です。国内モデルと比較して、製品は適度に低い粒度と均一な粒度を持ち、特に砂糖、プラスチック粉末、漢方薬などの熱に敏感な材料の粉砕に適しています。このユニットは、主機、補助機、集塵配管、電気制御装置で構成されています。補助機にはサイクロン集塵機とフィルターバッグ集塵機があり、ユーザーの要件に応じて別々に製造・使用することもできます。主機には遠心分級装置が装備されており、粉砕を完了するだけでなく、分級機能も備えています。風選遠心せん断、スクリーンなし、メッシュなし、粉末粒子は任意に調整可能、材料が粉砕された後、負圧によって排出バルブの排出口に輸送され、製品要件を満たします。このユニットは、製薬、食品、化学産業における材料の粉砕に最適な機械です。
技術パラメータ
| モデル | -10 | -20 | -30 | -60 |
| 容量（kg/h） | 10-200 | 20-400 | 30-800 | 50-1200 |
| 投入サイズ（mm） | ≤10 | ≤12 | ≤12 | ≤12 |
| 出力サイズ（メッシュ） | 80-320 | 80-450 | 80-450 | 80-450 |
| 総設置電力（KW） | 11.5 | 22.5 | 46 | 84.15 |
| 回転速度（RPM） | 5800 | 5800 | 3800 | 3200 |
| 設置寸法（mm） | 5410x1660x2500 | 5500x1800x3100 | 9000x2200x4000 | 9000x2700x5280 |
| 総重量（kg） | 850 | 1200 | 1500 | 3200 |
作動原理
気流分級ミルは、供給システムによって均一に粉砕室に搬送され、高速回転するビーターによって衝撃を受け、さらに遠心力の下で粉砕トラックに衝撃を与えます。いくつかの異なる粉砕力により、材料は微粉末に粉砕されます。粉砕された粉末は、空気の流れとともに分級室まで上昇します。調整可能な分級ホイールの助けを借りて、粗粉末と微粉末が分離されます。資格のある微粉末は、ホイールブレードを通過してからサイクロン分離器または集塵機に入り、一方、粗粉末と微粉末の混合物は、再度粉砕するために粉砕室に落下します。

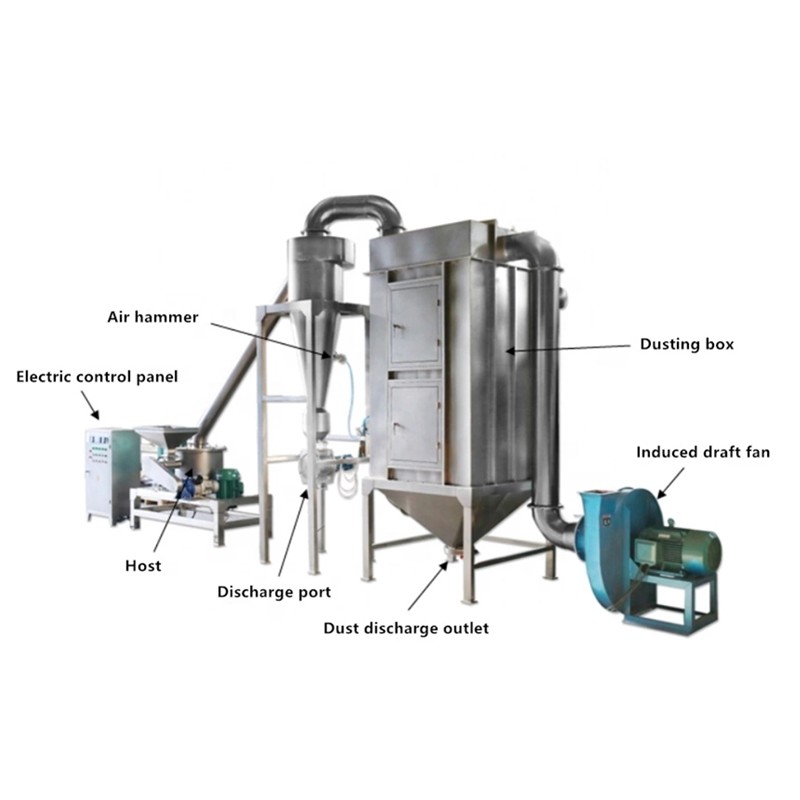

生産のための完全な粉砕システムの設計と供給。これには、提供された機器の適切な操作に必要なすべての補助アイテムの設計と供給が含まれますが、これらに限定されません：
1. フィードビンとフィードスクリュー
2. 粉砕ミル
3. サイクロン
4. バッグフィルター/ロータリーバルブ付きパルス集塵機
5. ドラフトファン
6. パイプ/ブラケット
7. ロータリーバルブ付き製品収集システム1基
8. 電気キャビネット
主な目的
この機械は、主機、補助機、電気制御ボックスの3つの部分で構成されています。生産プロセスは連続的に行われます。この機械は、製薬、化学、食品などの産業における材料の粉砕に広く使用されています。
