振動式流体床乾燥機 化学 薬剤 食品 粒粉 乾燥機
振動する流体式ベッドドライヤー
装置の動作原理
WKSシリーズ振動流体床乾燥機は,不粘性粒子の連続乾燥装置です.その作業原理は:冷たい空気はフィルターを通過し,その後ヒーターに入ります.ある温度まで加熱され床の孔付きプレートを通って上流します. 材料はスクリューフィッダーを通って床に均等に流されます.振動力による材料は水平方向で連続して上に向かって移動し,下から上ってくる熱気と熱交換を行います.材料の湿度は急速に蒸発します.湿った空気は排気扇から放出されます材料は完全に乾燥し,放出口から放出されます.
設備の特徴
1乾燥時間は短く,乾燥プロセス全体に約6分しかかかりません. 一般的な有効成分は破壊されません.
2, 調整可能なウェアプレートは,ウェアプレートの高度を調整することによって,放出口に設定されます.材料の最終的な水分含有量が要求事項を満たしていることを確認するために,材料の停止乾燥時間を制御することができます.
3孔付きプレートは,材料の走行過程で期限を避けるために,孔付きプレートの平らさを確保するために,逆圧力を採用します.
4材料層を通過する熱気はより均一になるため,下層に複数の風口があります.
5製造が完了した後,電熱処理は床の底部に適用され,溶接重力がなくなり床の強さが向上します.厚壁のシームレスチューブが内部に適用され,均等な振動力を強化します.
6振動モーターを装備した中央管は振動放射線の角度に応じて強化プレートで溶接されます.ベッドの様々な部分に振動力を均等に効果的に渡す素材が均質に流動化され,取り外せる重量で装備され,共鳴現象を回避する.
7圧縮性能とリバウンド性能は良好で,震動力を地面に効果的にフィルタリングします.簡単に老化し寿命が短く,ゴムショックアブソーサーの欠陥を克服するためになど
8上部ベッドは固定するように設計されており,下部ベッドと柔らかい接続があり,振動モーターの負荷を軽減し,上部ベッドの強度を低下させます.
9材料は直接包装され,冷たい空気は最初に脱湿され,その後加熱されます.冷たい空気の湿度を減らす材料の最終水分含有量が要求を満たすようにし,冷たい空気温度は,特定の要求に応じて設定できるようにします.
10,上部ベッドは,いくつかの観察ゴーグルと掃除ドアを装備されています. 簡単に清掃できます.
11,上部ベッドは,強固化のために,強固化のために,不?? 鋼のシームレス鋼管を数多く採用し,強度を向上させ,強固化パイプには蓄積された材料がない.
12蒸気ヒーターはシームレスなチューブアルミニウムフィンを採用し,U型で設計され,外殻があり,暖房チューブには熱膨張と収縮の余地があります.熱膨張と収縮による固定熱管の従来のヒーターの溶接裂け現象を避けるために熱伝達の効率を向上させる.

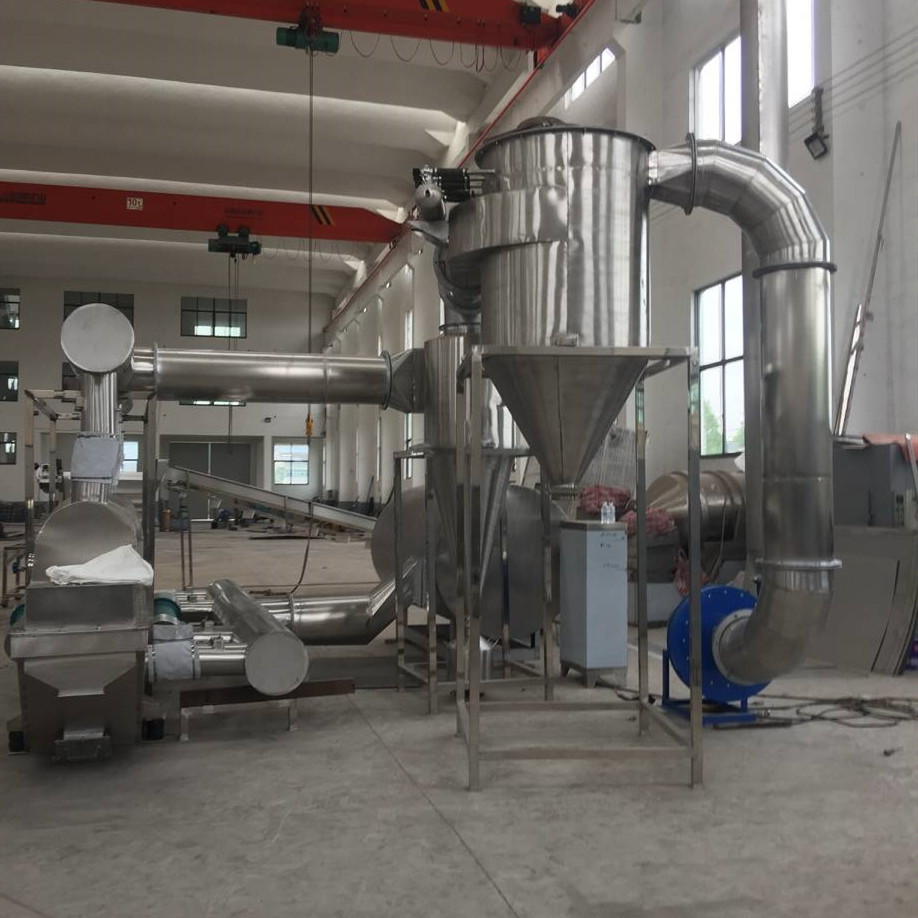

13, 高効率の長いコーンサイクロン除塵分離機を採用し,排気塵を大幅に削減し,材料の収量は98%に達します.
適用する
工業用振動流体化床乾燥機 化学,製薬,食品,脱水野菜,食品,鉱物および他の産業用粉末,粒状材料,乾燥,冷却その他の作業.
例えば:リン酸,単塩酸グルタミン酸,ボラクス,硫酸アモニウム,複合肥,ラビス,シルク,大豆粉,糞便,種子,スラグ,砂糖
技術パラメータ
| モデル | 流体床の面積 (m2) | 入口空気の温度 ((°C) | 出口空気の温度 ((°C) | 水蒸発能力 (kg/h) | モーターパワー (kW) | 体重 (kg) |
| WKS-FBD-3*03 | 0.9 | 70〜140 | 40~70 | 20〜35歳 | 0.8*2 | 1250 |
| WKS-FBD-4.5*03 | 1.35 | 70〜140 | 40~70 | 35〜50 | 0.8*2 | 1250 |
| WKS-FBD-4.5*045 | 2.025 | 70〜140 | 40~70 | 50から70 | 1.1*2 | 1670 |
| WKS-FBD-4.5*06 | 2.7 | 70〜140 | 40~70 | 70~90 | 1.1*2 | 1670 |
| WKS-FBD-6*045 | 2.7 | 70〜140 | 40~70 | 80〜100 | 1.5*2 | 2100 |
| WKS-FBD-6*06 | 3.6 | 70〜140 | 40~70 | 100から130 | 1.5*2 | 2400 |
| WKS-FBD-6*075 | 4.5 | 70〜140 | 40~70 | 120〜140 | 2.2*2 | 2840 |
| WKS-FBD-6*09 | 5.4 | 70〜140 | 40~70 | 140から170 | 2.2*2 | 3160 |
| WKS-FBD-7.5*075 | 5.625 | 70〜140 | 40~70 | 150から180 | 2.2*2 | 3200 |
| WKS-FBD-7.5*09 | 6.75 | 70〜140 | 40~70 | 160から210 | 3.0*2 | 3600 |
簡単な図面
