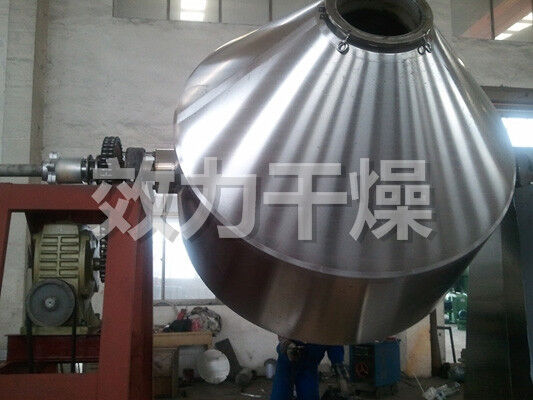

SZGシリーズ 工業用真空乾燥装置 高効率
高効率の産業用真空乾燥ソリューション:SZGシリーズ
についてSZGシリーズ 産業用真空乾燥装置国内外の優れたデザインの強みを組み合わせて 精巧に開発された新しい世代の乾燥技術です
主要な性能特徴:
卓越した熱効率:熱水,蒸気,または熱油と互換性のある,私たちの密閉ジャケット設計,提供熱効率の2倍以上大規模生産のエネルギー消費を大幅に削減する.
優れた機械的安定性単一のベルトチェーンの双弾性接続SZGシリーズは,非常に安定した動作を保証します.
先進的なプロセス制御 (SZG-A):改良されたSZG-Aモデルの特徴ステップレス速度調節操作者が複雑な鉱物原材料や生化学製品に対する乾燥プロセスを精密に調整できるようにします.
工業用材料に最適化:粉末,粒状,繊維状の材料のために特別に設計され,簡単に酸化したり,揮発性のあるもの,熱に敏感なもの.
GMP に準拠する建設:製薬や食品産業向けに設計されたこの装置は 操作,保守,清掃が容易で 工業乾燥サイクル中に汚染がゼロであることを保証します
作業原理
◎ 熱エネルギー (熱水,低圧蒸気,熱移転油など) が密閉されたジャケットに導入され,熱は内殻を通って乾燥する材料に転送されます.
◎ 電源で駆動され,タンクがゆっくりと回転し,内部を連続的に混ぜ,乾燥プロセスを強化します.
◎ 材料は真空状態で,蒸気圧の低下により,材料表面の水分 (溶媒) が飽和し蒸発する.素早く放出され,真空ポンプで回収される材料内部の水分 (溶媒) が表面に浸透し,蒸発し,放出する過程は継続する.材料が非常に短時間で乾燥目的を達成できるようにする.
性能特性
◎ 油で加熱すると,生物化学製品や鉱物原料の乾燥に適した自動温度制御が使用されます.
◎ 温度は20°Cから160°Cまであります
◎ 高熱効率,普通のオーブンの2倍以上.
◎間接的な加熱により,材料の汚染を防止し,GMP要件を満たします. 設備の保守,操作,清掃は簡単です.
◎ 推奨されるプロセス設定デモ: 溶媒回収プロセス設定.
適した 材料
化学,製薬,食品産業における粉末,粒状,繊維状の材料の濃縮,混合,乾燥に適しています.低温乾燥を必要とする材料 (生化学製品など)特に,簡単に酸化,揮発性,熱に敏感,強く刺激性のある,有毒物質,および結晶化が破壊できない材料の乾燥に適しています.
テクニカル仕様
| 仕様 名前 |
100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 缶詰の内容 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 積載量 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 暖房面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 回転速度 (rpm) | 4 - 6 | |||||||||
| モーター電源 (kW) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 床面 (長 × 幅) (mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| ターニングの高さ (mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
| 内圧設計 (MPa) | -0.1 -0.015 | |||||||||
| ジャケット設計圧力 (MPa) | ≤0.3 | |||||||||
| 動作温度 (oC) | 缶内 ≤85 ジャケット ≤140 | |||||||||
| 圧縮器や真空ポンプを使うとき | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| モデル パワー | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| コンデンサが使わなければ 真空ポンプは... | SK-0だ4 | SK-0だ8 | SK-0だ8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| モデル パワー | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 体重 (kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注: 乾燥前と後に体積が著しく変化する材料では,負荷係数を適切に増加または減少させることができます.
